볼보 센터 콘솔 Ash Tray 우드커버 분해 방법

우선 차량에서 센터콘솔을 다 분해했다는 가정함.

(나도 아직 차가 없어서 뺴보질못함...)



V60CC 2세대 기준 실내 우드트림은 총 5조각이다.

대쉬보드쪽에 3조각, 센터콘솔쪽에 슬라이드 2종 총 5개가 들어간다.

국내에는 V60CC 가 트림 2개가 전부 우드트림을 포함하기 때문에

차콜 / 블론드에 들어가는 Drift Wood (회색빛 나무)

앰버 / 마룬브라운에 들어가는 Linear Wood (짙은 갈색 나무)

두가지 사양이 있다.



개인적으로 Linear Wood 는 마치 모던가구가 아닌 앤틱가구 같은 느낌이라..Drift Wood가 좋다.

그래서 T5 시절에 앰버+Drift Wood 조합이 좋았는데..

B5 되니 앰버에 Drift 가 아닌 Linear 로 바껴버렸다.

블론드나 차콜은 하기싫으니...바꾸기 쉬운 우드트림을 바꾸는게 맞다.

품번은 V60CC 기준

대쉬보드 왼쪽 운전석 송풍구 패널 : 31477178
대쉬보드 중앙 작은 조각 : 31477905
대쉬보드 조수석 긴 조각 : 31477179
센터콘솔 애쉬트레이 슬라이드 (가로) : 31497741
센터콘솔 블라인드 (세로) : 32260390

이다.

대쉬보드 우드트림

중고로 구할땐 보통 저렇게 나무 쪼가리보단 트림 전체로 파는 경우가 많다.

센터콘솔 슬라이드 2종

센터콘솔 우드커버 역시 중고는 보통 우드커버만 따로 팔지않고 컵홀더, 애쉬트레이 이렇게 통으로 파는 경우가 대부분이다. 그래서 검색을 열심히 해보거나 센터에서 우드트림만 새제품을 사는 방법이 있다. 가격은 우드트림 새거보다 보통 통짜 중고가 싸다.





이번 게시글에선 센터콘솔들의 우드커버들을 분해하는 방법을 알아본다.

아직 차가 없으니 컵홀더와 애쉬트레이 분해는 스스로...

(근데 이거 차에서 분해할정도면 우드트림은 뺄수있다)

블라인드는 그냥 앞으로 잡아당기면 빠진다.

애쉬트레이 단품 모습

왼쪽 기어를 우선 탈거한다. 위아래로 걸쇠가 살짝 걸려있는데 -자드라이버로 살짝 밀어서 빼내면된다

슬라이드 길목? 을 내주는 건데 저것도 양쪽으로 걸쇠형태로 되있으며 -자드라이버로 살짝 밀어주면된다.

이렇게 빠짐

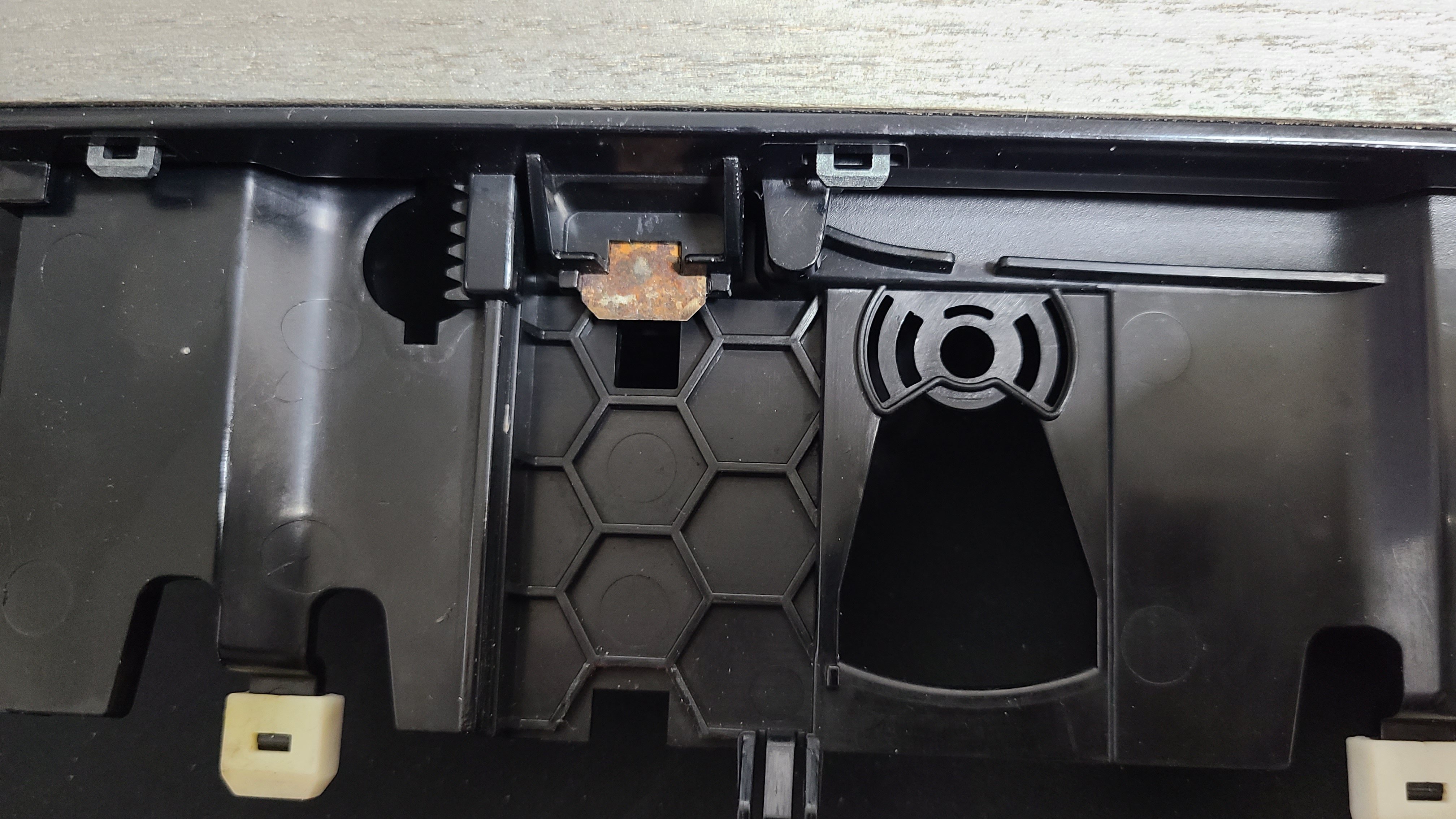

이제 저 얇은 철판스프링만이 우드커버를 잡고있다.

혼자 사진찍고 작업하고 할 수 없어서

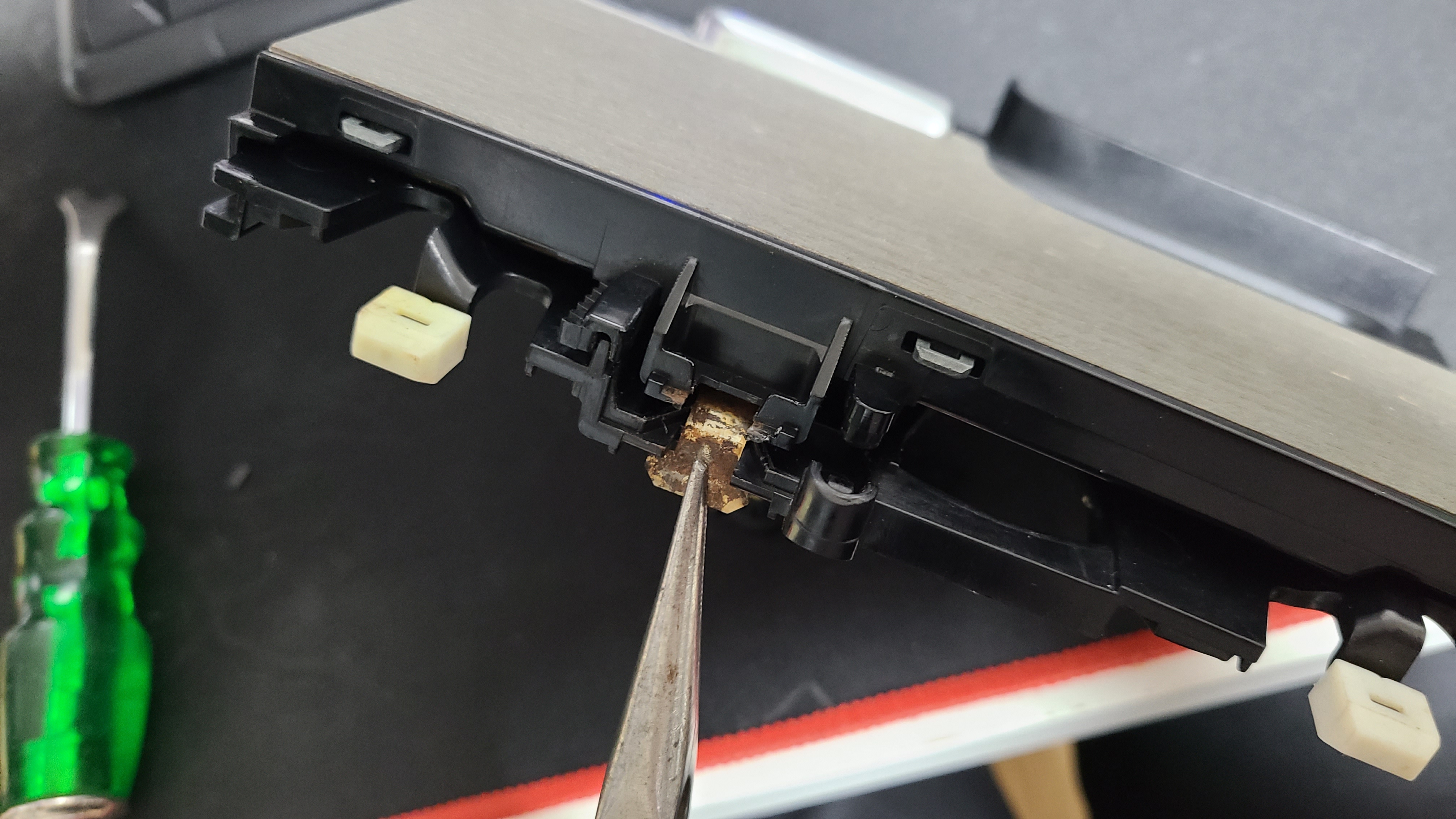

슬라이드를 잡고 철판스프링을 잡아당기면 스프링이 우드커버에서 빠지게된다.

이거 뺏다고 바로 놔버리는게 아니고 친절히 아래쪽에 분해했을때 말려들어가지않게 거는곳이 있으니

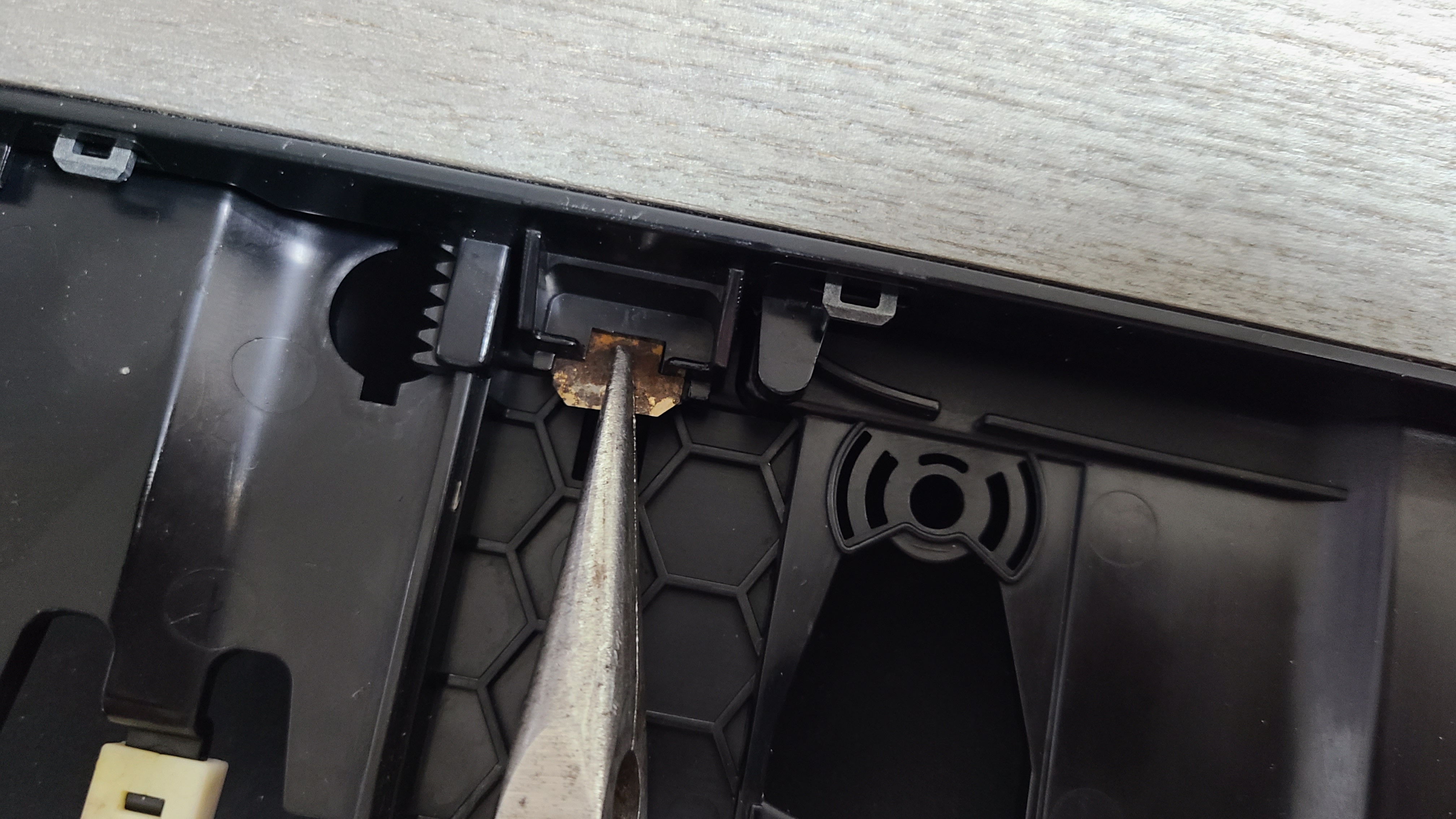

아래 사진처럼 빼내자마자 바로 아래쪽에 걸어둔다

저거 말려들어가면 귀찮을듯...

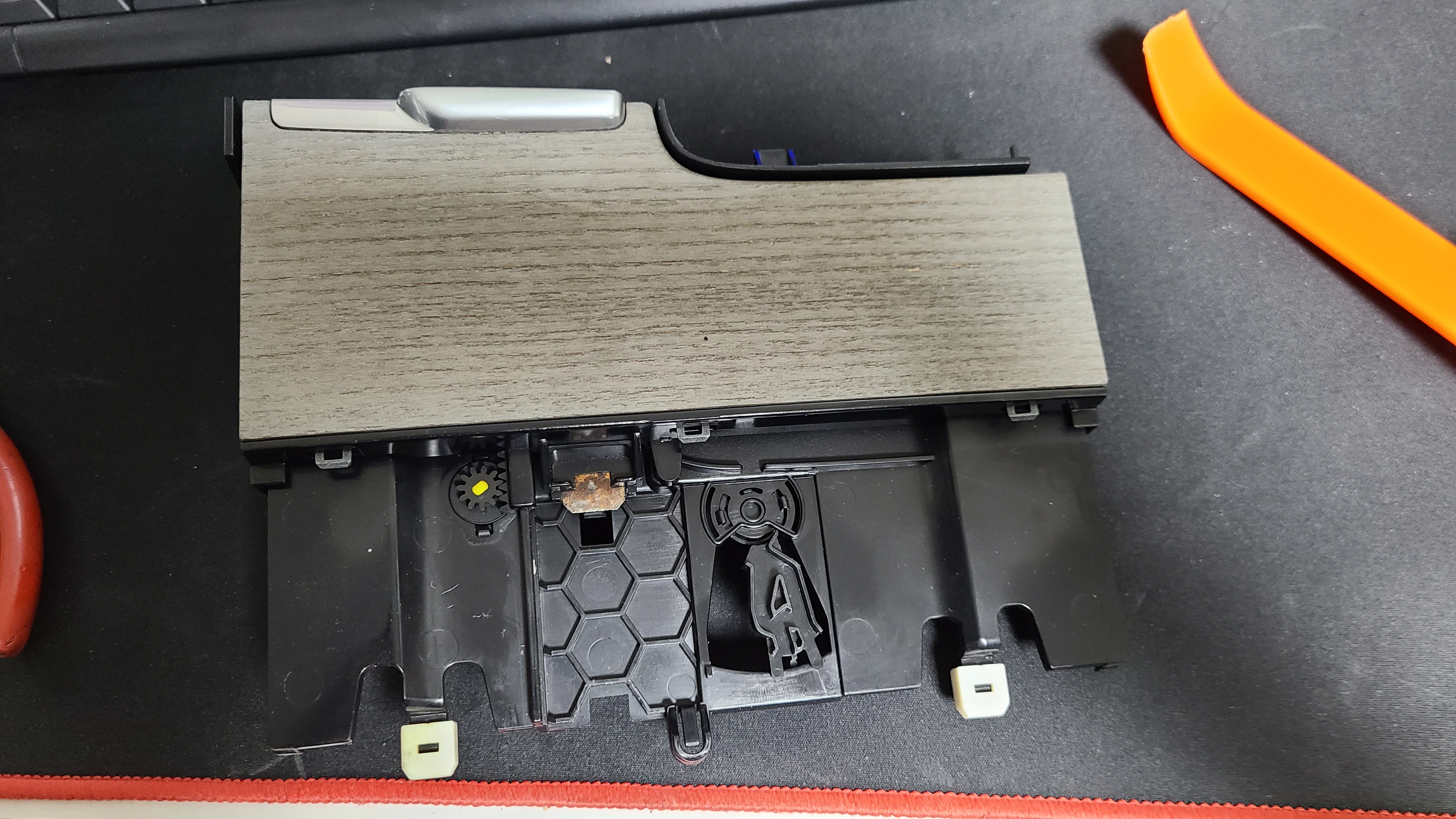

모두 분해한 모습

철판 스프링을 저렇게 걸처놔야 나중에 조립할때 편하다.

우드트림 밑면을 보면 좌,우,중간에 걸쇠가 있고 좌우에 꽉 껴있다.

우드커버를 앞으로 당기면서 걸쇠부분을 살짝 들어주면된다.

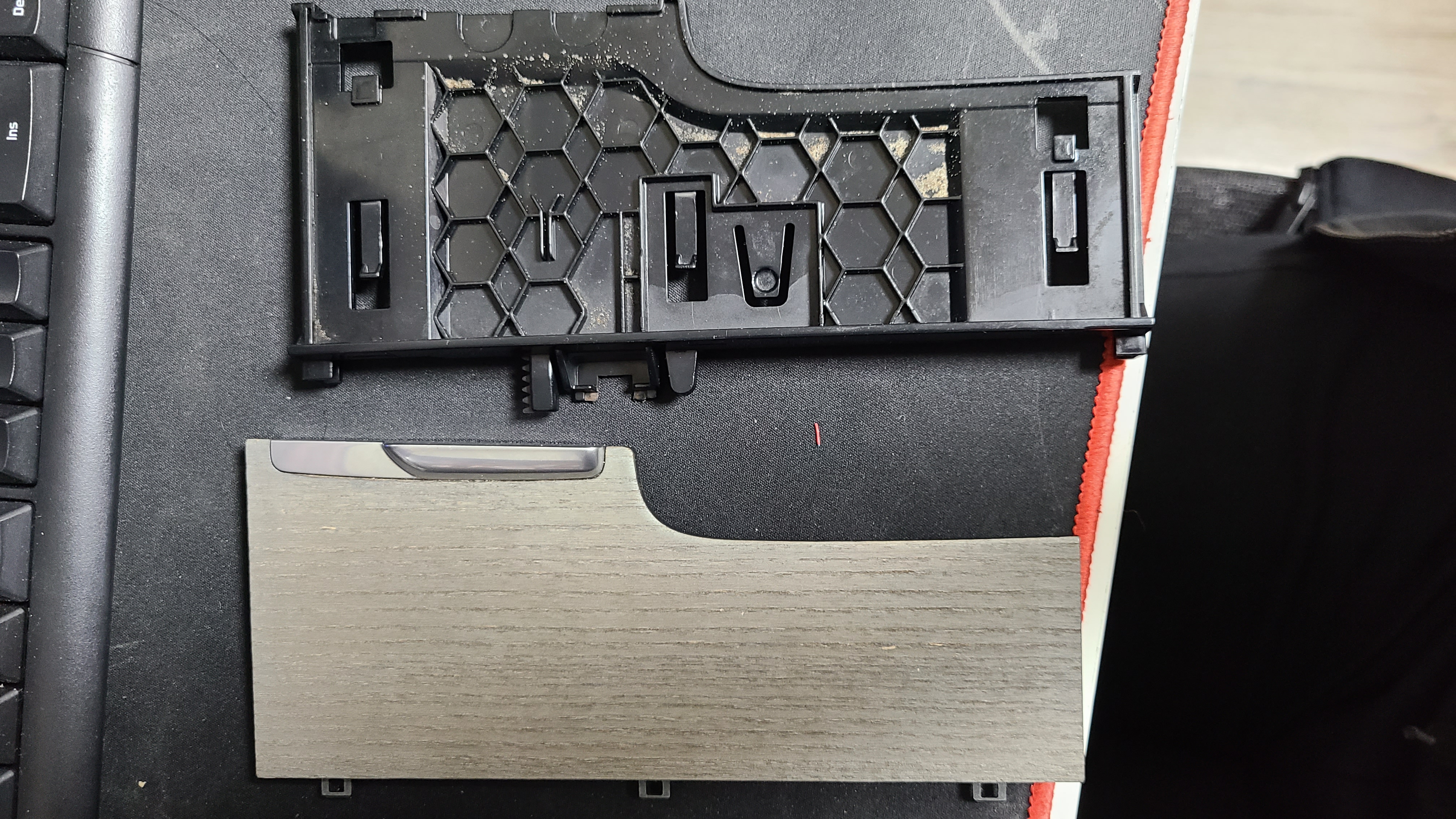

이렇게 분해됨

이렇게 분해됨2

앞에 손잡이는 T9 별렌치로 풀면된다. 근데 의미가 있나 모르겠음.

빼서 도색할꺼아니면 별 의미없어보인다



우드커버만 새제품을 샀다면 이런식으로 분해해서 우드커버만 바꿔주고 재조립하면된다.

조립은 분해의 역순
