볼보 V60CC 트렁크 Organizer (볼보 순정 트렁크 정리도구)

볼보에서 순정으로 발매한 트렁크 정리도구가 있지만 안타깝게도 1세대 V60 (2010~2017) 을 위한 부품이다.

루프박스나 루프랙처럼 왜건이라면 있어야 할 것 같은 부품이라 맞지않아도 달아보고 싶어 구매했다.

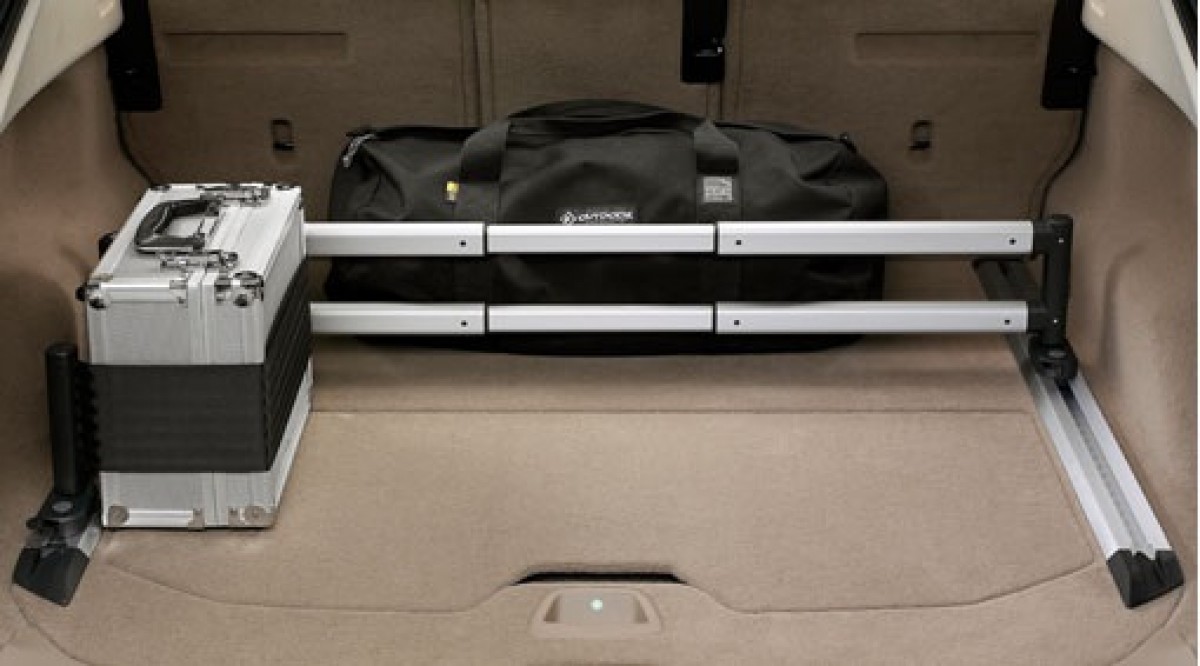

아래 내용에 쓰여있는 내용이지만, 기본적으로 1세대와 2세대(현행V60CC) 는 트렁크 판넬 구조가 다르기떄문에 위에 사진과 같이 바로 사용은 불가하다.



- 제품명 : Cargo Organizer System

- 품번 : 30756401



위에는 제품 구입 당시 사진

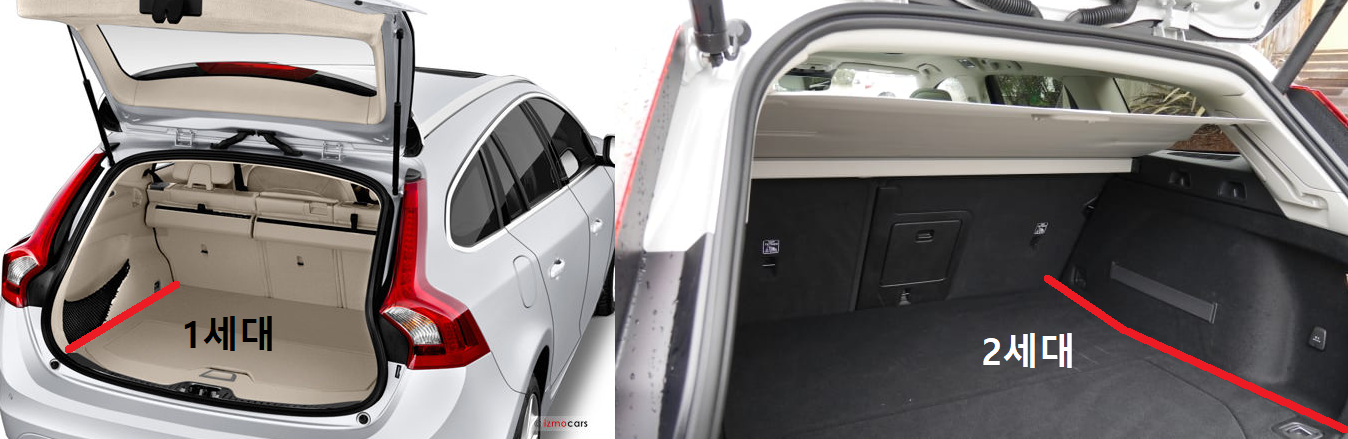

1세대 V60 의 트렁크 판넬을 직접 본거는 아니지만, Organizer 부품과 인터넷 사진으로 봤을 때

1세대는 왼쪽 사진처럼 굴곡없는 직선이지만,

2세대는 오른쪽 사진처럼 끝에가 살짝 꺾여있다.

2세대 트렁크 판넬은 사진처럼 평평하지 않기때문에 1세대용 Organizer 를 메뉴얼대로 사용할 수 없다.

메뉴얼을 보면 안쪽 끝에서 60cm 를 띄우고 설치하도록 되있다.

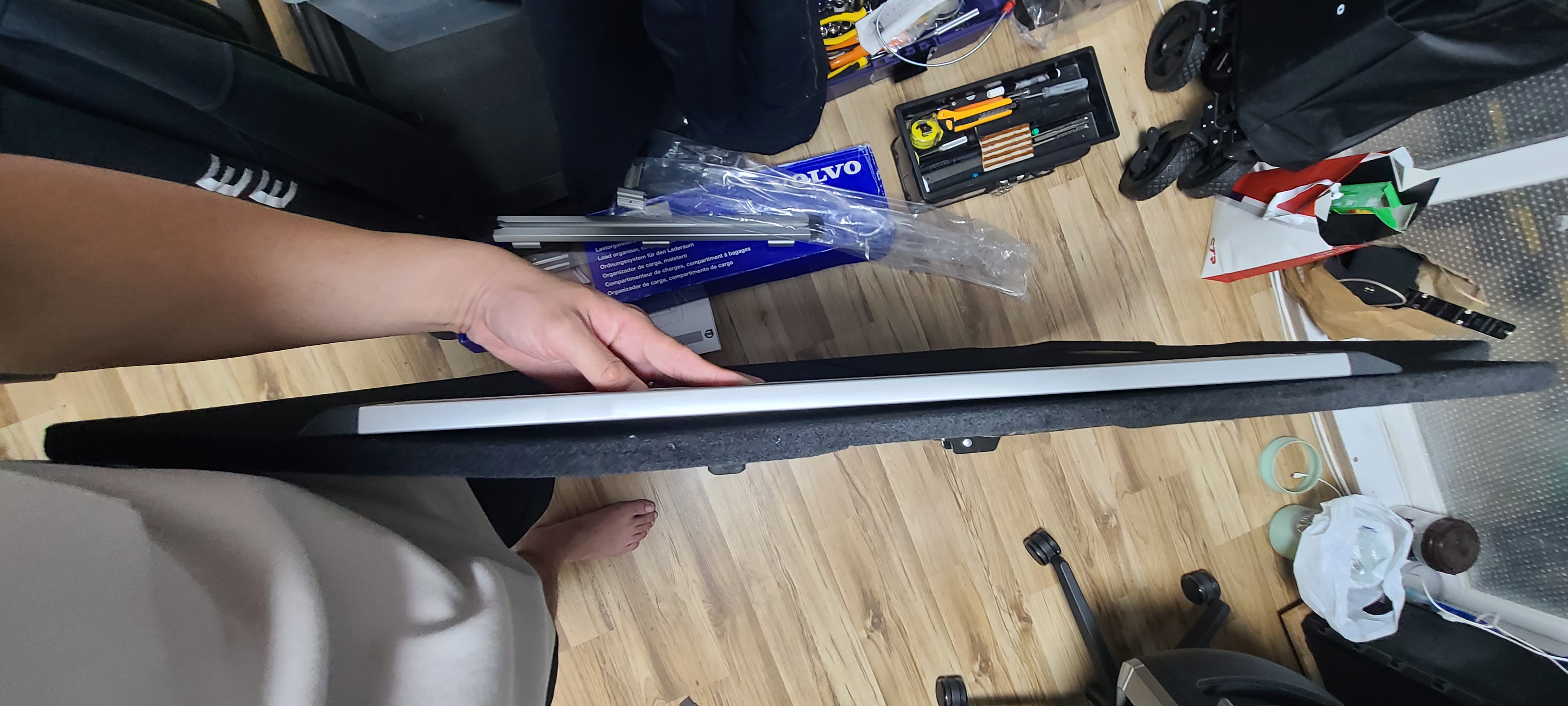

하지만 2세대 판넬에서 60cm 만 띄우고 대보면 위에 사진처럼 중간이 붕 뜨고 기본 브라켓은 사용할 수 없다.

그래서 편평한 바깥쪽 (트렁크 문쪽) 으로 당길수록 가운데 갭이 줄어든다.

처음에는 ㄷ자 관을 이용해서 브라켓을 각각의 위치에 맞게 제작해서 장착할까 싶었는데, 좀 더 간편하고 쉬운 방법으로 써보려 한다.

바로 뒤집어서 최대한 앞으로 당겨서 장착하는 방법이다.

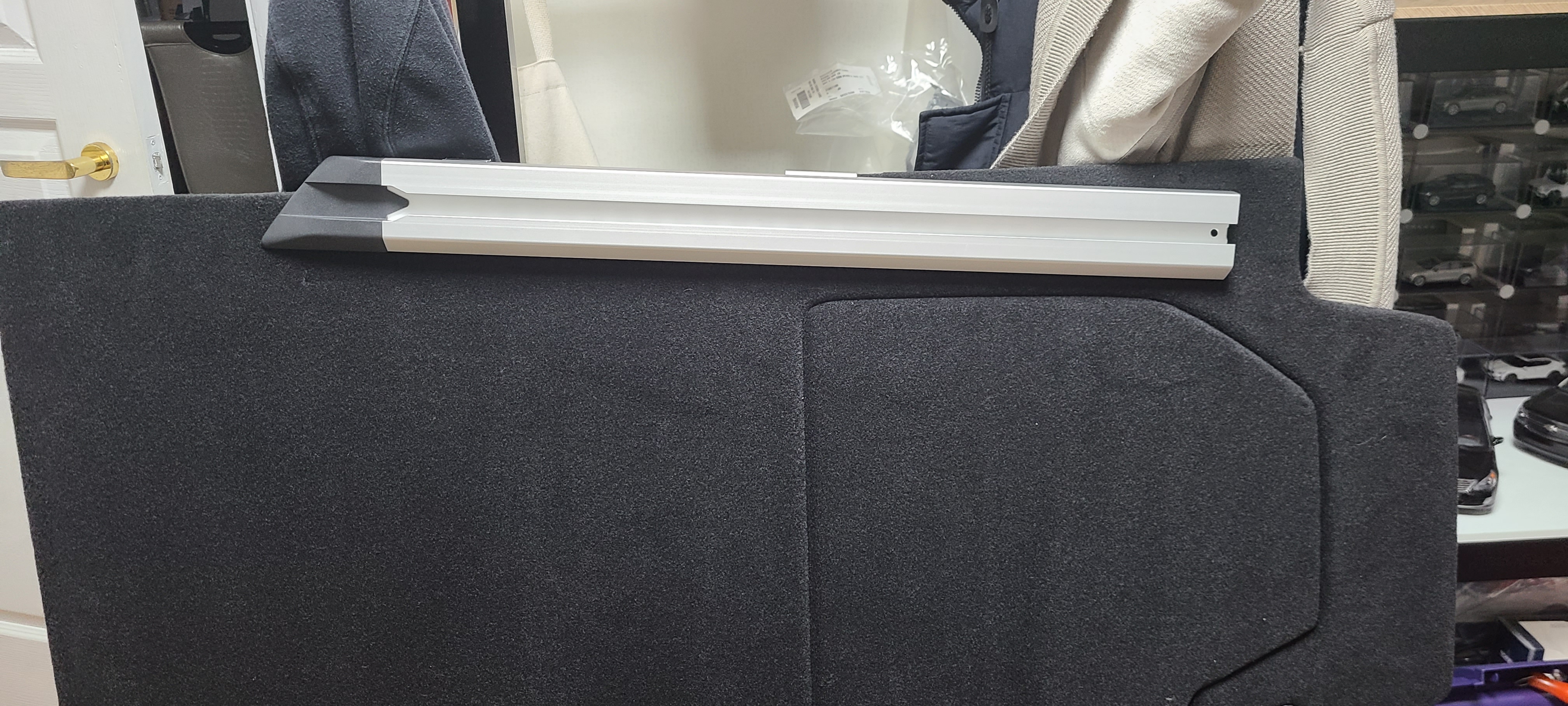

정석대로 뾰족한 부분이 바깥쪽으로 오면 들뜸이 심하지만, 반대로 돌릴 경우 아래 사진처럼 최대한 평평한 부분에 Organizer 를 위치시킬 수 있다.

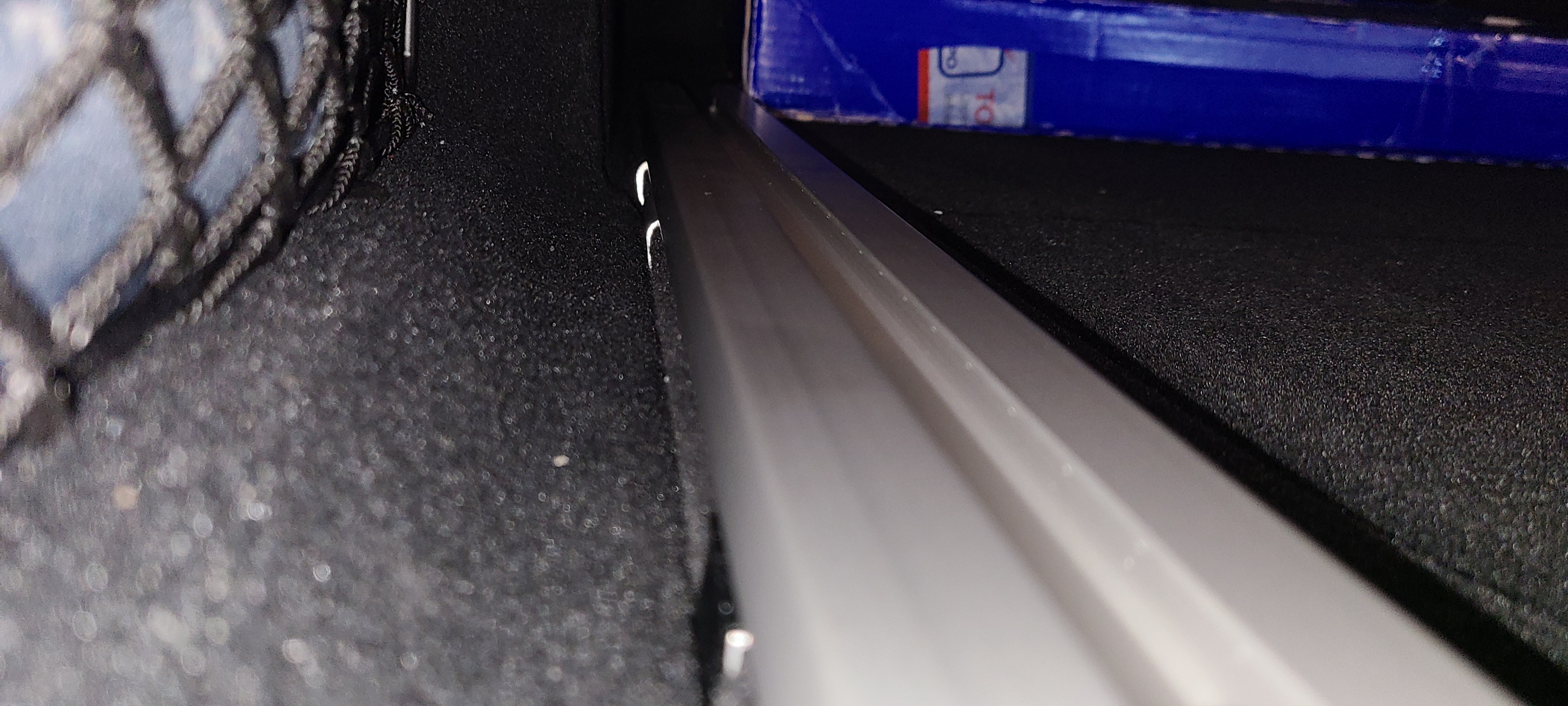

다만 우려되는 문제점은 순정 브라켓은 너무 얇아서 특정 부분에서만 고정이 가능하여, 위 사진처럼 레일이 조금씩 비틀리게된다. 물론 트렁크에 장착하고 나면 틈이 없어서 브라켓이 딱 고정될 수 도 있지만,

트렁크 물건 고정하려고 쓰는 제품이 고정되지못하고 약간 뒤틀리는 꼴을 볼수가없다.



또 한가지 문제점은 바짝 당겨서 장착하는 만큼 2열 시트와 Organizer 사이 간격이 넓어 작은 짐들은 고정하기가 어렵다는 점....이걸 해결하려면 맞춤 브라켓을 만드는게 맞지만...귀찮아서 기능을 포기하고 편리함을 챙긴다..?

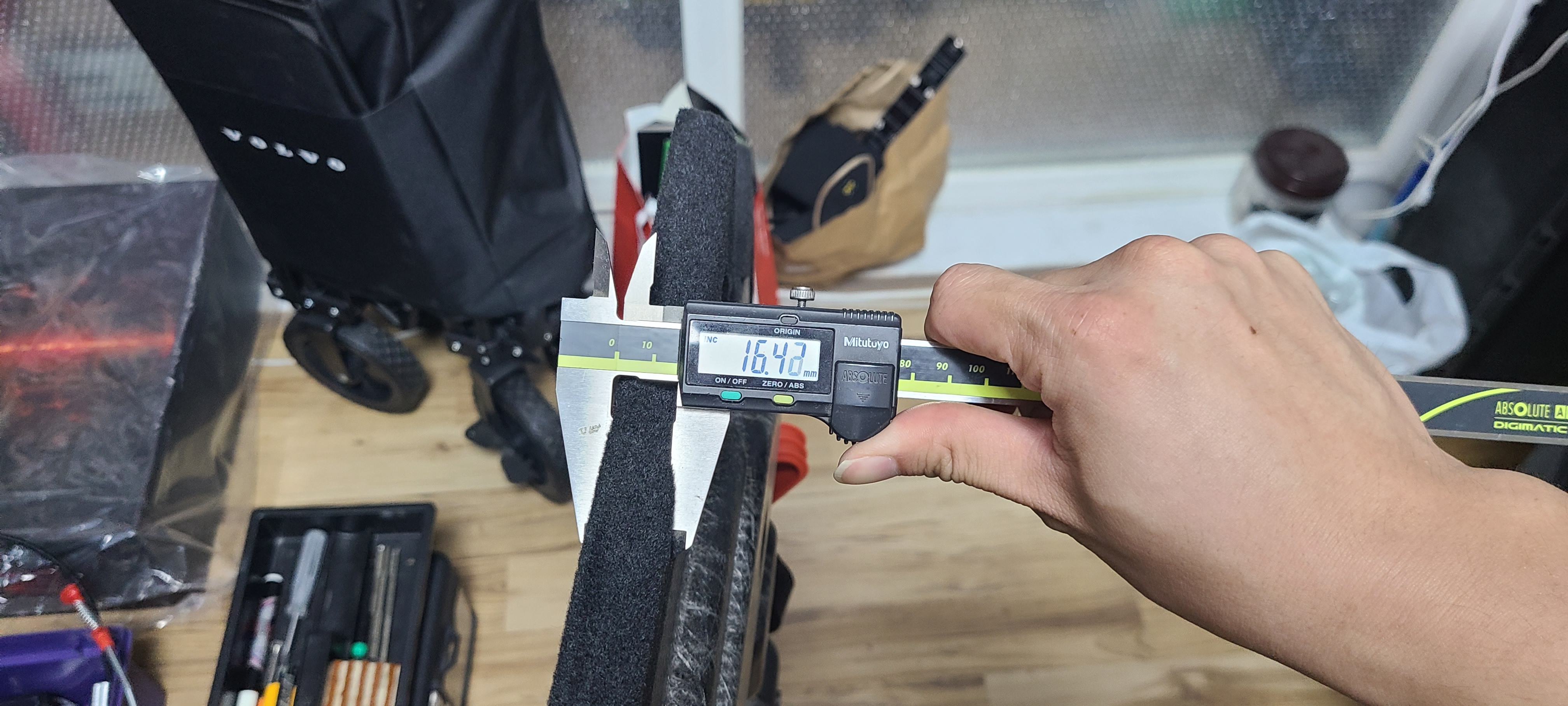

위에 사진을 보면 2세대 트렁크 판넬은 중간에 12.6t, 양쪽은 16.4t 가 나온다. 순정 브라켓이 13t 정도이기때문에 두꺼운 부분에는 순정브라켓을 사용할 수 없다.

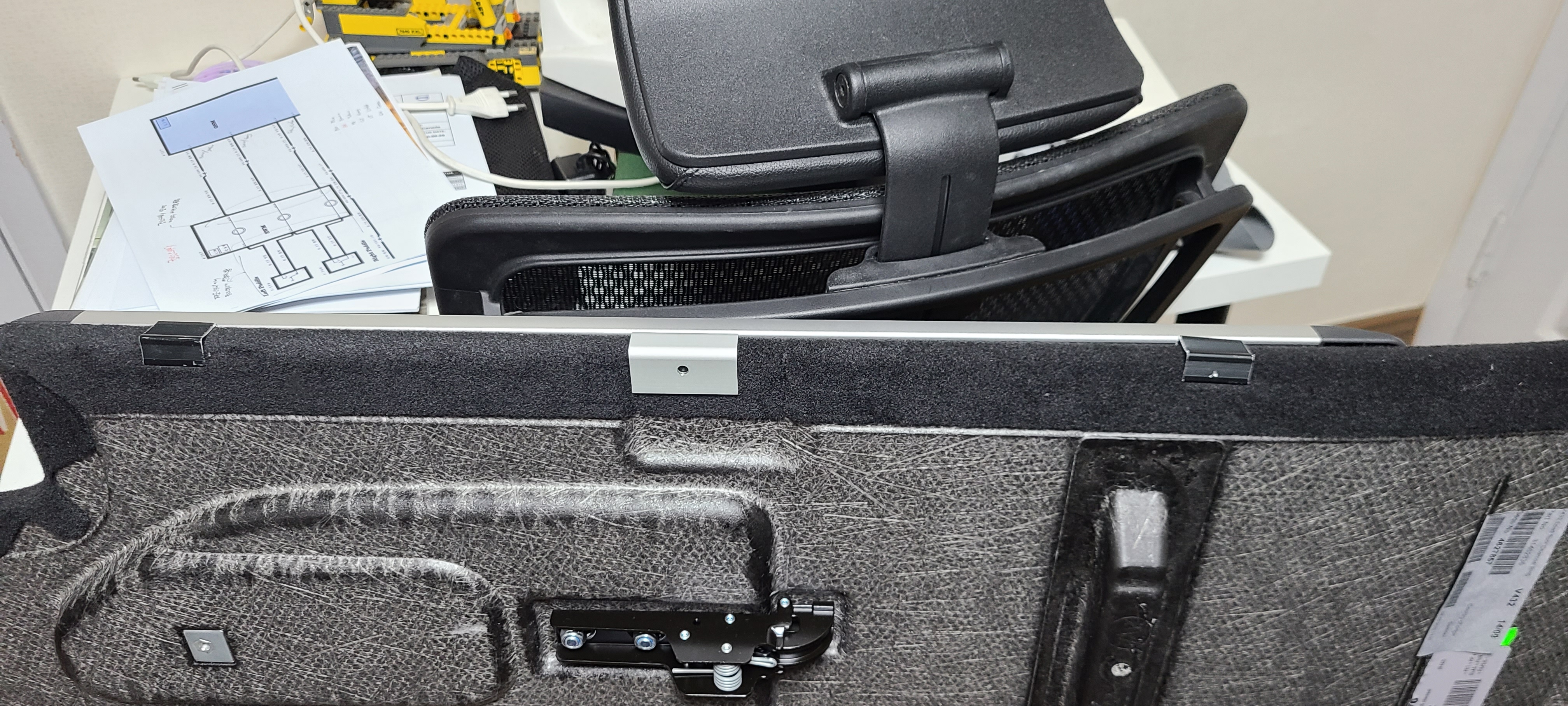

다행히 다른용도로 있었던 ㄷ자 알루미늄 관을 이용하여 간단한 고정용 브라켓을 만들었다.

원래 순정 브라켓은 M5 나사로 레일을 파먹으면서 고정하지만,

M4 볼트를 이용해서 자유롭게 움직일 수 있도록 했다.

스프링 와셔를 넣고, 맞너트로 잠궈 풀리지 않게 했고,

알루미늄 각관이 탄성이 약간 있기때문에 꽉 조이지 않아도 적당히 탄력적으로 움직일 수 있도록 너트를 조였다.

사진처럼 최대한 평평하게 설치했다.

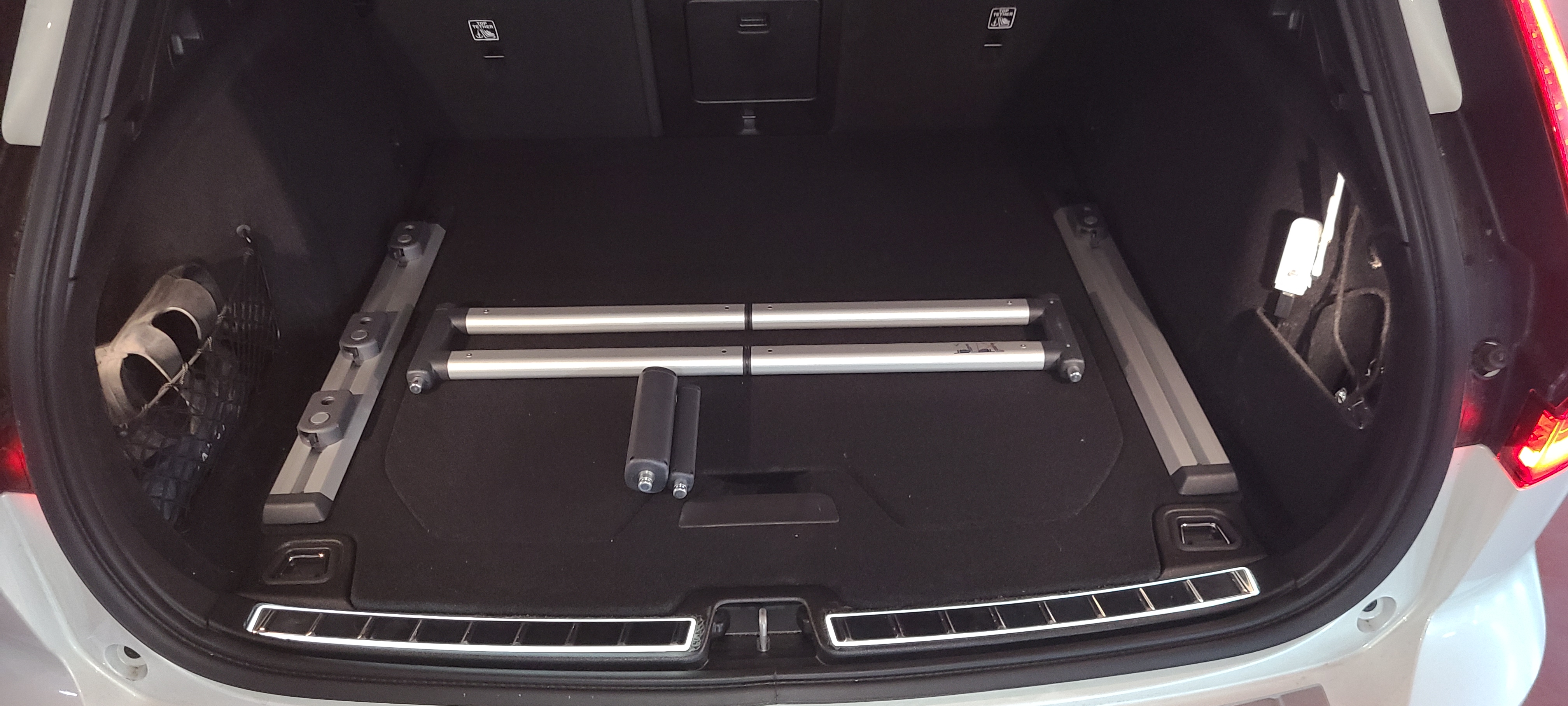

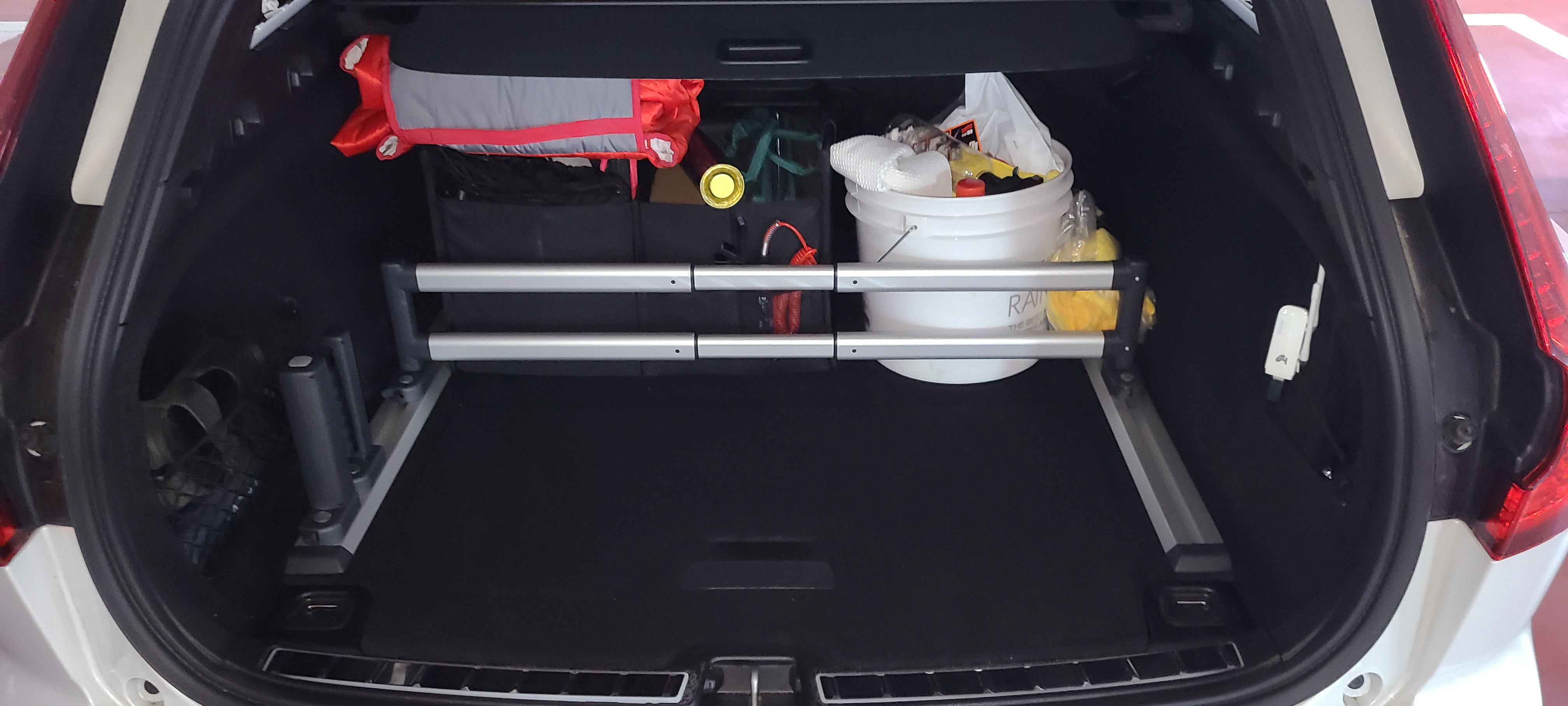

실차 장착모습

박스 폭이 185mm 정도 되는데 200mm 이상의 제품은 아주 잘 고정될듯 하다. (2열 시트 각도때문에 큰 물건은 폭이 더 작아도 고정에 문제없을 듯)

아쉬운건 역시 레일 때문에 좌우 버리는 부분이 생겼다는 점...

ㄷ 자 관이라 간섭이 심할 줄 알고 망치로 두들겨서 모양을 맞추려고 했지만 굳이 할 필요가 없었다.

레일에 마운트를 끼고

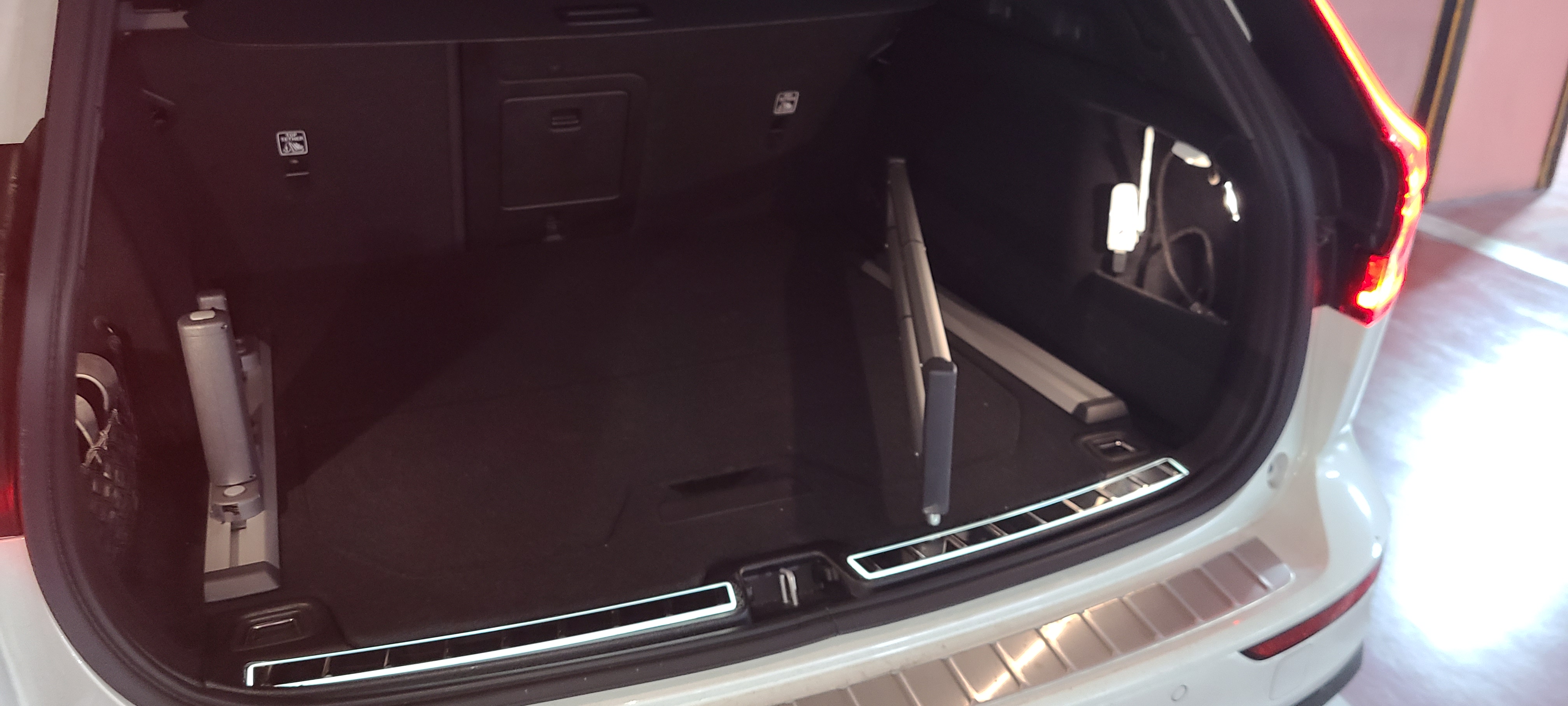

Adjustable cargo divider 와 Flexible belt 장착 모습

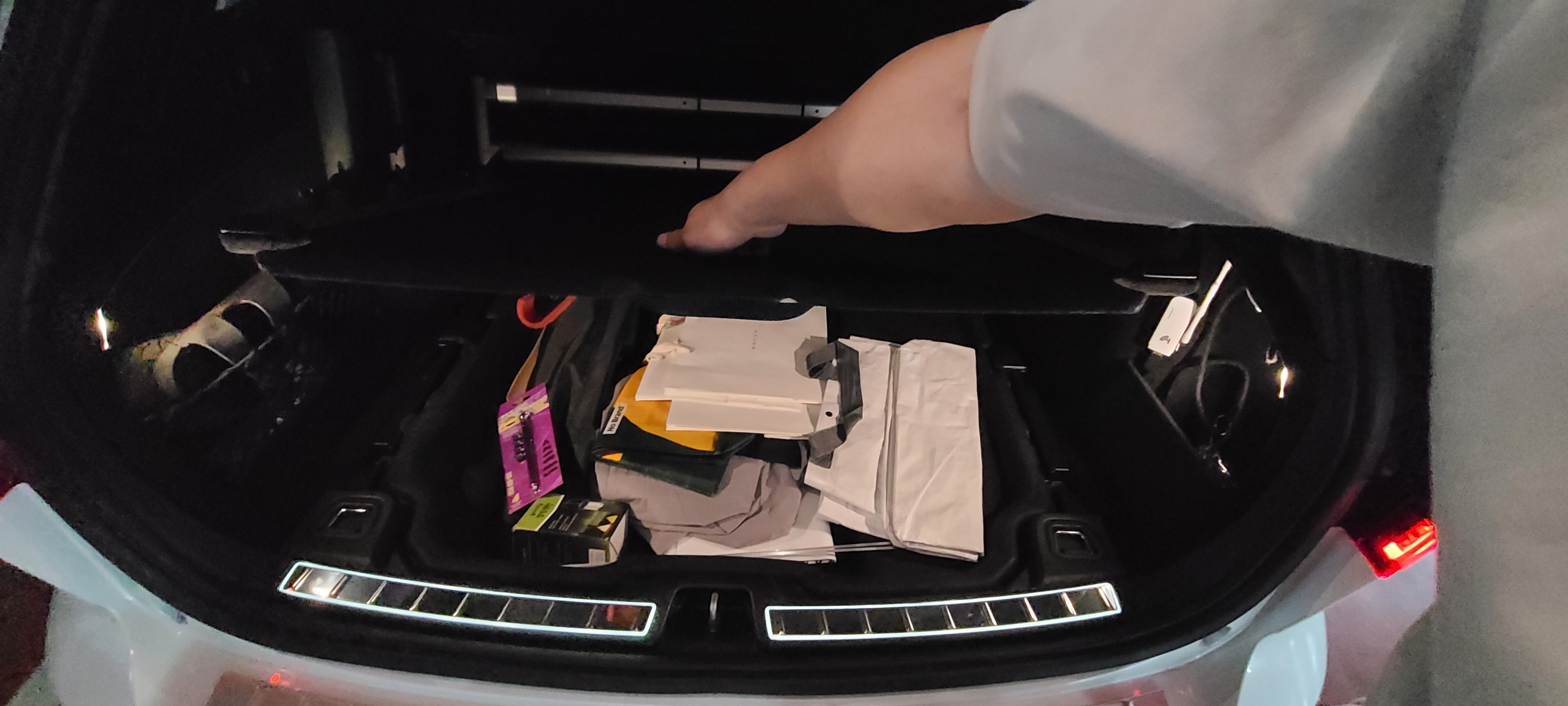

설치된 상태에서 아래 공간을 쓰기위해 트렁크판넬을 들어 올려도 간섭이 없다.

Cargo divider 는 길이 조절이 부드럽게 되기때문에 대각선으로 설치가 가능하다.

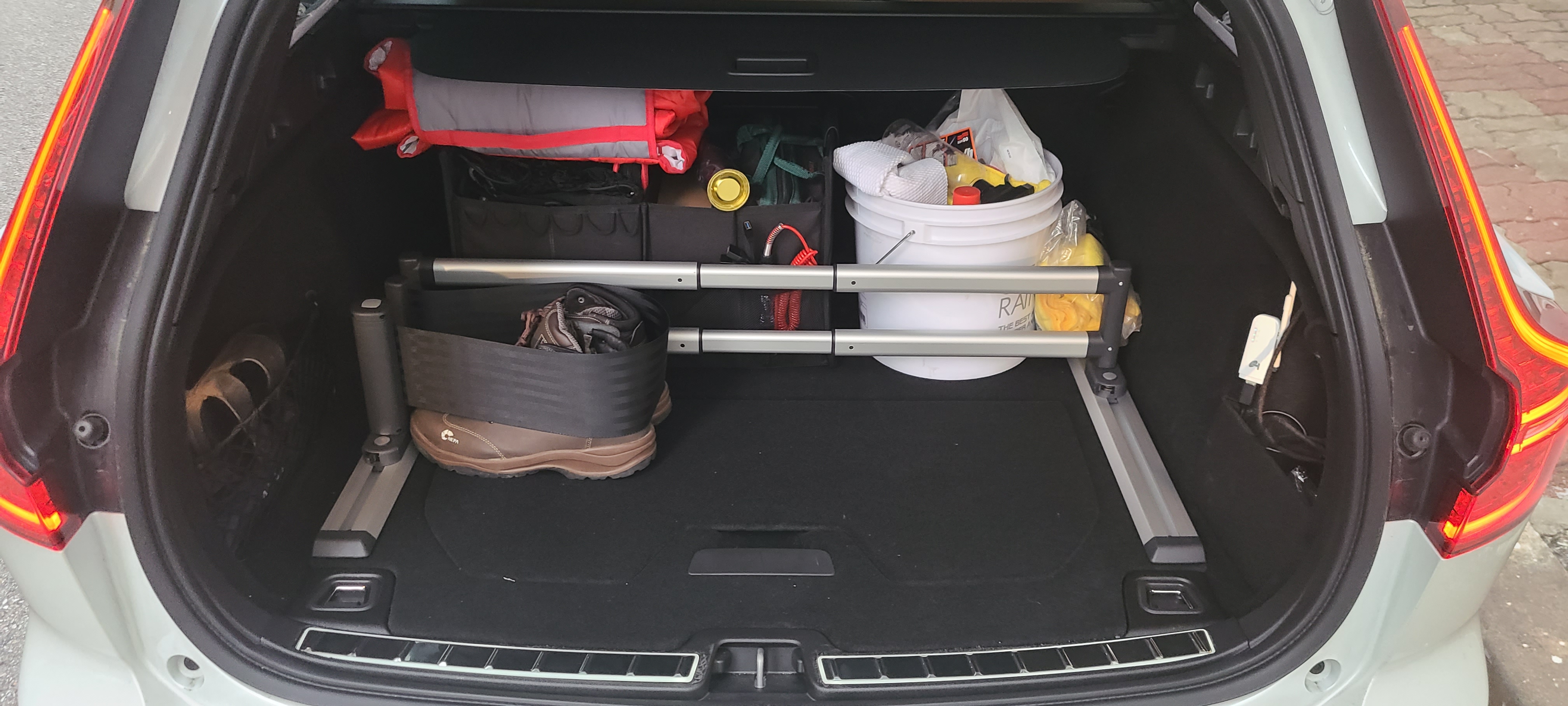

Cargo divider 사용 예시

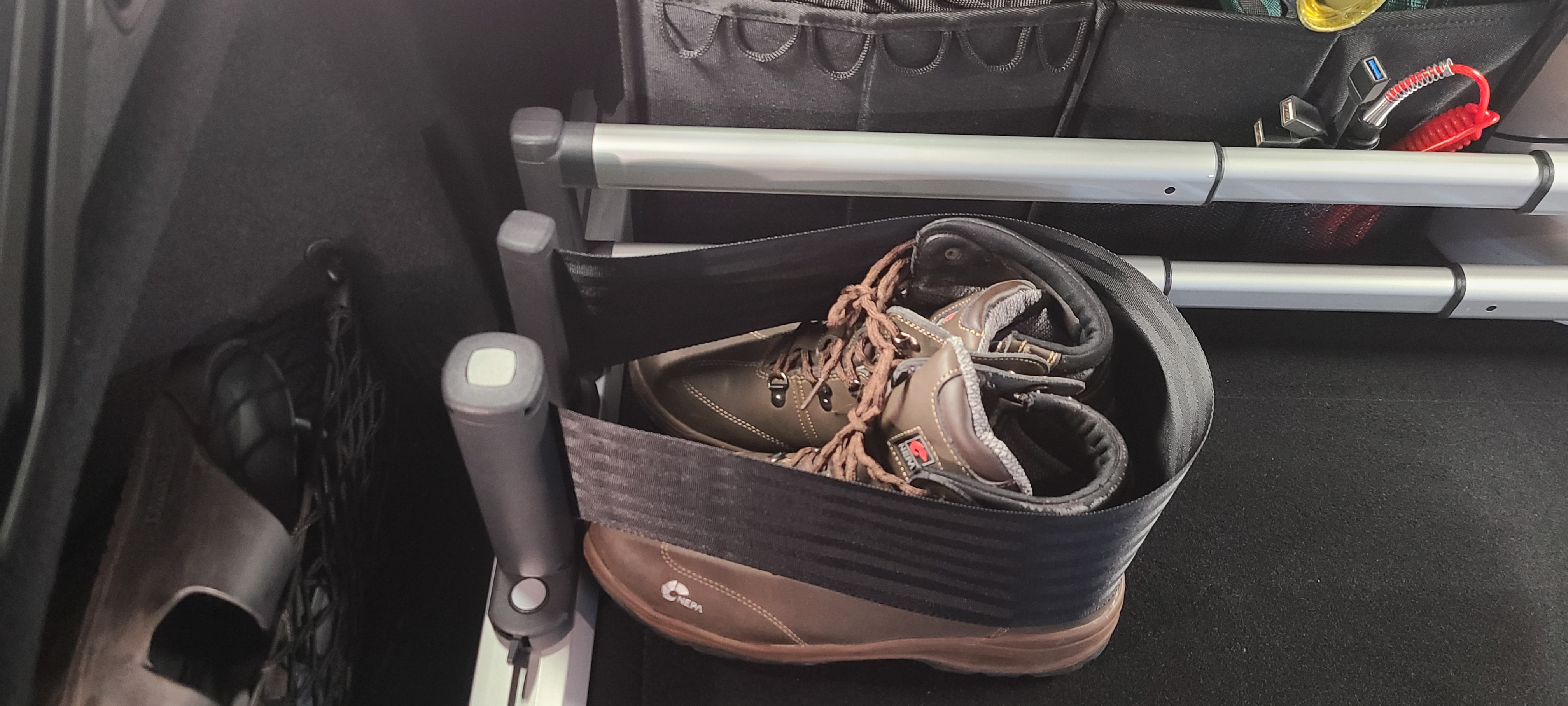

Flexible belt 사용 예시

대충 요런 모습



가장 큰 문제는 기존에 쓰던 양면 트렁크 매트를 사용할 수 없다는 점...
