볼보 V60CC 트렁크 조명 설치 (2) : 설치



이전 글에서 회로 구성과 실제 구동 확인을 해봤으니, 이대로 차량에 장착해봤다.

https://hengsplay.tistory.com/453305

볼보 V60CC 트렁크 조명 설치 (1) : 회로구성

제일 관건은..역시 선정리..

원래 릴레이 세트?를 보조배터리와 묶어두려 헀는데, 충격에 흔들리거나 바닥철판이 생각보다 뜨거워서 배기열과 외부기온에 영향을 많이 받는것 같아서 트렁크 시거잭 부분에 같이 위치시켰다.

다행히 V60CC 의 트렁크 내장재 재질이 모두 찍찍이로 잘 붙는 타입이라, 시거잭충전기와 릴레이세트에 찍찍이를 붙영서 고정시켰다.

스위치는 트렁크에 짐이 많아도 누를때 거슬리지 않는 곳에 설치했는데, 선이 지나다니는게 거슬려서 내장재에 구멍을 내서 모두 안쪽으로 선을 통과시켰다.

보조배터리 까지 연결되는 선은 아래처럼 위치시켰다.

보조배터리는 움직이지 못하도록 고정하고, 혹시나 움직이더라도 충격을 최소화 할 수 있도록 둘러놨다. 완전히 싸매면 혹시나 발열이 있을까 걱정되서 윗면은 덮어두지않았다.

시동이 켜져있을때 사진처럼 보조배터리 충전이 시작된다.

배터리를 설치하면 가운데 커버가 붕 뜨는데, 무시했다. 어차피 재질이 연해서 위에 상판으로 누르면 된다.

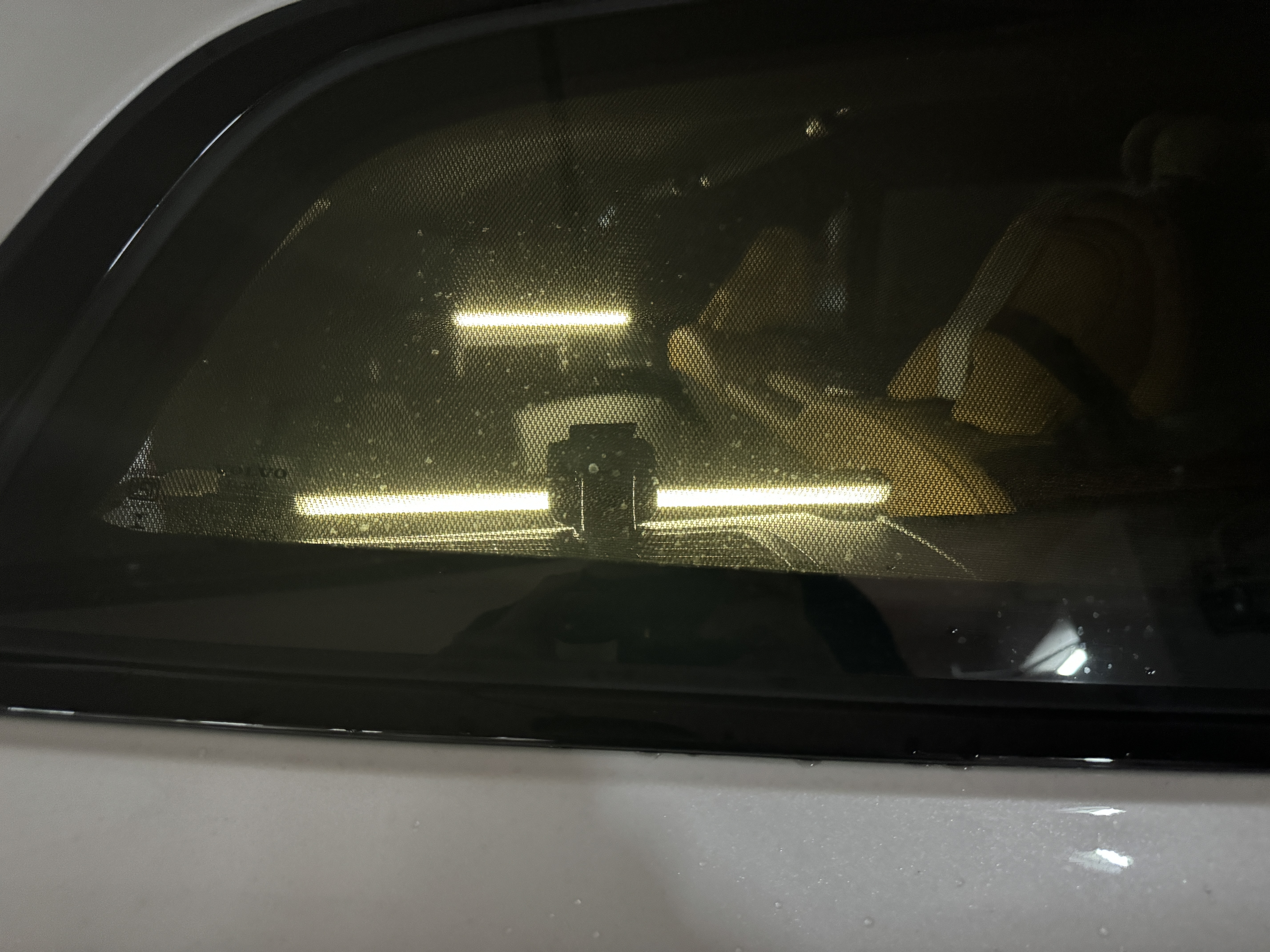

라이트는 역시 양쪽에서 들어오도록 설치했다.



아래는 작동영상이다.

처음은 시동이 꺼져있어서 시거잭 충전기에는 전원이 차단된 상태이고,

ACC on 이 되면 시거잭 충전기에 전원이 들어오고, 릴레이가 딸깍 하면서 작동한다.

반대로 ACC off 가 되면 시거잭 충전기에 전원이 차단되고, 릴레이가 다시 딸깍 거리면서 보조배터리에서 조명에 전원을 공급한다.

(시동을 꺼도 15분 정도는 시거잭에 전원이 들어오기때문에 영상자료는 없음)





이제 시동을 켰을때나, 껐을때나 항상 트렁크 조명을 켤 수 있다.

혹시 대쉬보드의 컨트롤 스위치패널과 연결이 된다면...앞에서 트렁크 조명을 on/off 할 수 있게 해볼까 고민이다.
