볼보 V60CC 를 티맵없는 22년식으로 받을거라는 생각에 미패드4를 개조해서 차량용 네비로 준비했었는데..

어림도 없지, 2년 5개월을 기다리다보니 티맵있는 23년식으로 받게됐다.

그래서 커다란 7인치 태블릿을 달아놓기에는 너무 쓸모가 없어서 그냥저냥 작업을 더 이어나가지 않았는데..

요즘 계속 차를 타다보니 이전차에서 실시간으로 확인했던 유온이나, 기어비, 특히나 어이없게도 계기판에 없는 수온도 보고픈 마음이 들었다. 이전에는 신형 SPA 플랫폼 볼보의 데이터값이 없어서 토크프로나 유사프로그램에서 확인이 불가능했는데, Car Scanner 어플에서 SPA 플랫폼도 드디어 데이터가 나왔고, 다행히 제대로 구동되는것을 확인했다.



그때부터 다시 차량정보를 실시간으로 보고싶어서 또..안드로이드 기기를 어딘가 달아놓고 싶어졌는데..

가지고있던 미패드4 7인치 태블릿은 너무 커서 도저히 감당이 안되었다.

그래서 찾다보니 노트8이 루팅도 쉽고, 뜯기도 편해보이고 당근에서 시세가 5~6만원이면 살수있길래 구매했다.



1) 노트8 루팅



노트8 루팅과 전원연결 시 전원 On 은 아래 블로그 글을 참고했다.

루팅 : https://blog.naver.com/nothink__/222932945244

전원연결시 전원 on : https://blog.naver.com/nothink__/222933960981

참고로 두번째 글에서 lpm 소유자 바꾸기 까지만 하면 된다. 그 뒤는 각자의 방식에 따라 다른데, 나는 Tasker 를 사용했다.





2) 노트8 배터리 제거

이 부분은 미패드4와 크게 다르지않지만, 기록을 위해 글로 남겨둔다.

드라이기로 조금 달구고, 모서리 부분을 공략해서 뒷판을 뜯어내는건 대부분 똑같다. 근데 노트8은 뒷면이 쉽게 깨지는 재질이라 파편들이 너무 위험하게 날라다닌다. 그래서 꼭 뒷판에 박스테이프를 붙여놓고 분해하는것을 추천한다.

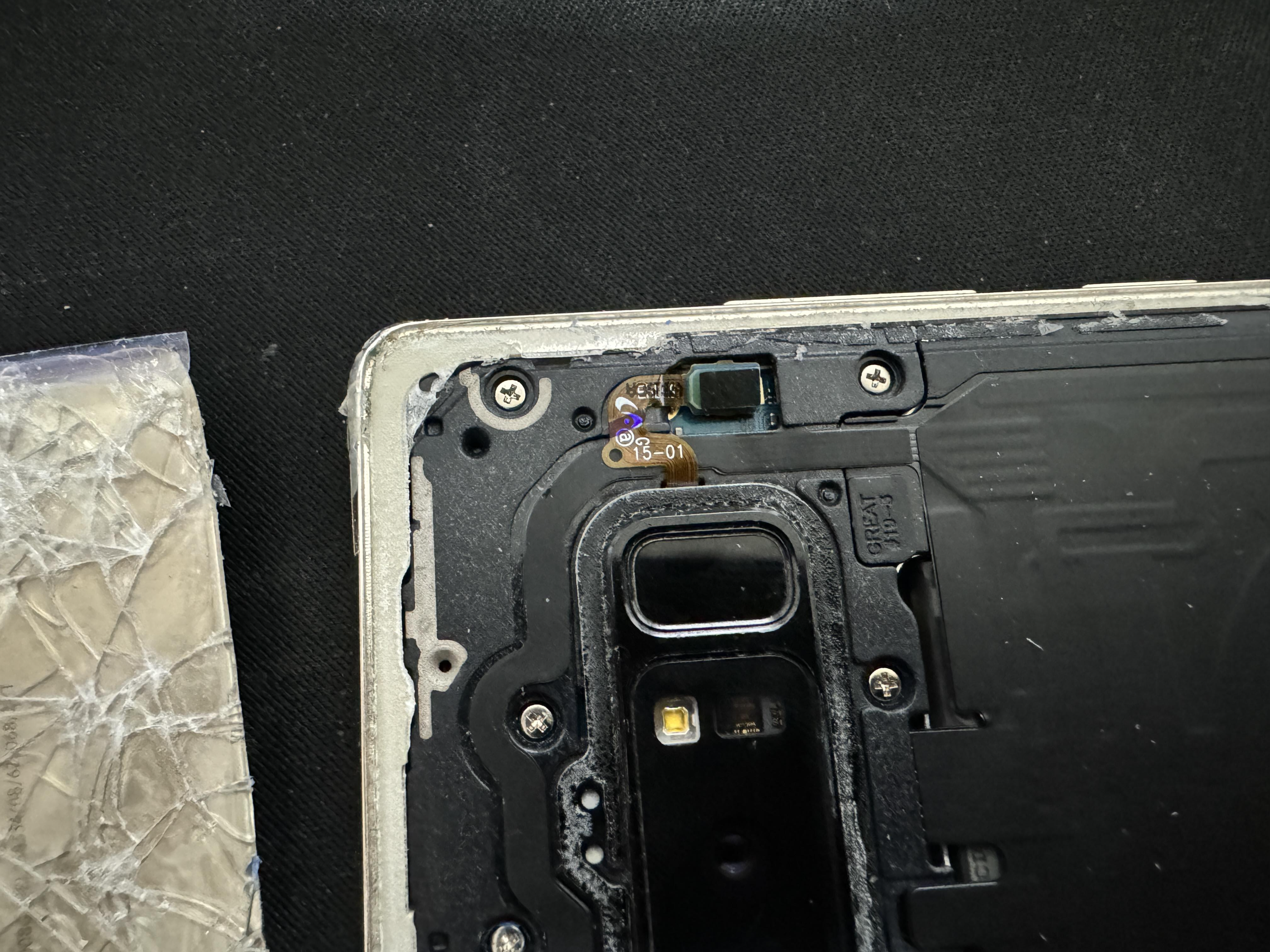

그리고 볼륨버튼 있는 쪽에 지문센서 케이블이 노출되있기떄문에 뒷판과 본체 사이에 무엇을 집어넣든간에 조심해야한다

등판을 제거하면 무선충전패드가 보이고, 그 아래 배터리가 있다. 보이는 10개 나사를 제거하면 탈거할 수 있다.

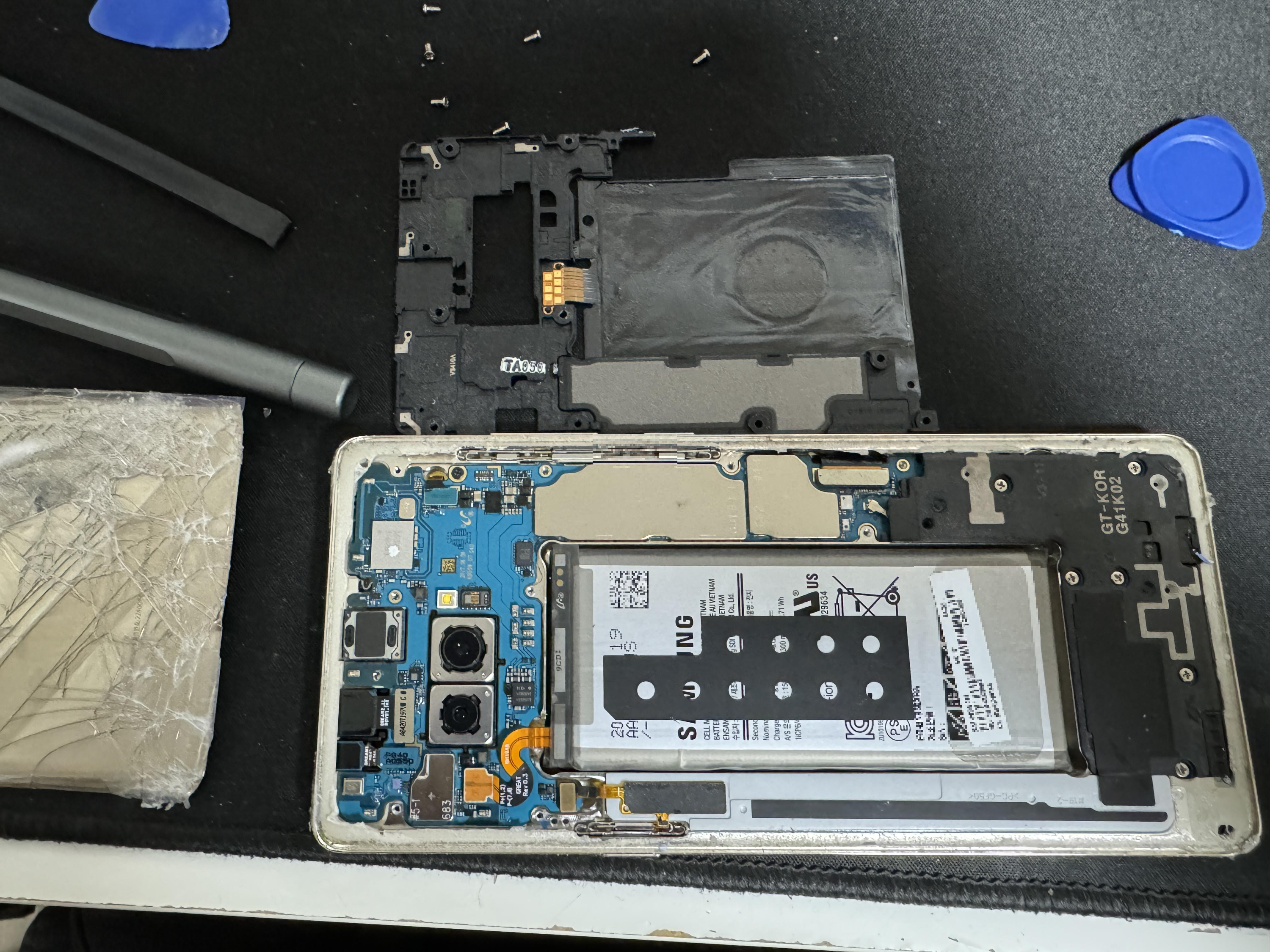

무선충전패드를 제거한 모습. 배터리는 다른 폰과 다르게 양면테이프가 많이 사용되지않았다.

그냥 옆에 부터 조금씩 들고, 얇은 도구로 테이프를 삭삭 긁어내다보면 뺄 수 있다.

배터리를 보면 위쪽에 컨트롤러가 보인다. 스마트폰에 직접 전기를 넣지않고, 컨트롤러에 연결해야 안전하다.

참고로 케이블쪽이 (+), 반대쪽이 (-) 다.

배터리와 컨트롤러에 얇은 판막으로 연결되있는데, 이걸 잘라버리면된다.

그리고 사진처럼 각각 배선을 납땜하면 끝.

정석대로라면..

배터리 컨트롤러에 4.5~4.7v 를 입력하면 배터리 컨트롤러는 스마트폰으로 4.2v 를 입력해준다.

그래야 안전한건데..이상하게 전압컨트롤러를 통해 4.7v 를 넣어주면 순간에 전원이 끊키는 일이 발생한다.

그래서 그냥 USB 선 잘라서 컨트롤러에 직접 5v를 넣어주니 안전하게 구동된다.

사진에서처럼 흰색 USB 가 배터리 컨트롤러에 5v 를 넣어주고있고, 별도로 USB 단자에 전원을 연결해주면 된다.

구동영상을 대충 설명하자면,

전원연결 - 자동부팅 - 부팅하면 Car Scanner 어플 실행 - 중간에 전원이 끊키면 10초 뒤 전원off

- 만약 카운트다운 중 전원이 다시 연결되면 - 전원off 취소, Car Scanner 어플 재실행

이상하게 시거잭 충전기 전원이 끊켯다가 재연결되는게 심해서 그때마다 어플 재시작이 되서 해당 프로세스는 다 삭제함.

그냥 부팅하면 Car Scanner 어플 구동만 저장함.



중간에 Tasker 설정은 다음글에..
