폴스타2 Roof lighting 이식 (3) 완성

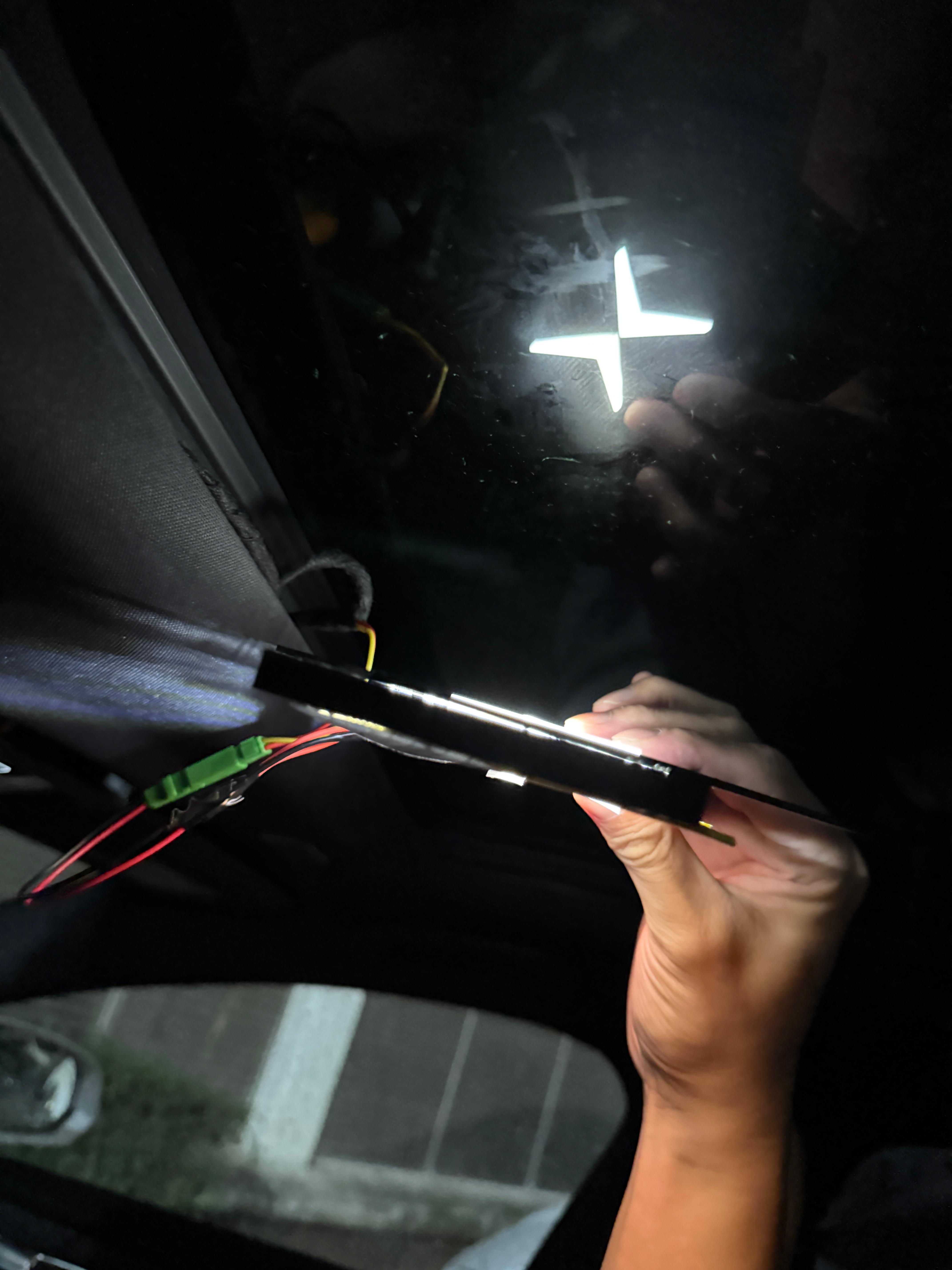

이전에 이런식으로 만들었었다. 그리고 그 이후에 조금 더 변경을 해봤는데, 그래도 조잡하긴 마찬가지.

3D프린터가 된다한들, 천장과의 일체감이 떨어지기에 원하는 느낌을 낼 수 가 없다.

그래서 그냥 조금 더 얇고 넓게 바꿔보고자 다시 제작하기 시작했다.

다만 이전과 다른거라면 이번엔 순정 LED 모듈을 버리고 다른것들을 사용해보려한다.

사진에서 보이는 저 흰색 케이스가 LED 모듈이다. LED 1구와 그 빛을 넓게 퍼뜨리는 아크릴 반사판, 그리고 폴스타 로고가 한세트로 묶여있는데, 퀄리티가 좋은건 맞지만 문제는 너무 두껍다는 것이다.

저걸 그대로 사용하려면 기본적으로 두께가 20mm 는 넘어야한다. 이래저래 추가 케이스를 만들면 기본 25~30mm 가 되버린다.



그래서 이번엔 두꺼운 모듈을 제거하고 좀 더 얇게 시도해봤다.



일반 12v LED 를 써보는 것.



1) 전기부분

저항까지 붙어있는 LED모듈을 쓰면 폭이 고작 6mm라서 그만큼 얇게 만들 수 있다.

2개를 임의로 배치시켜서 작동시켜봤는데, 문제는 빛 반사가 무족해서 폴스타 로고에 빛이 골고루 전달이 안된다는점.

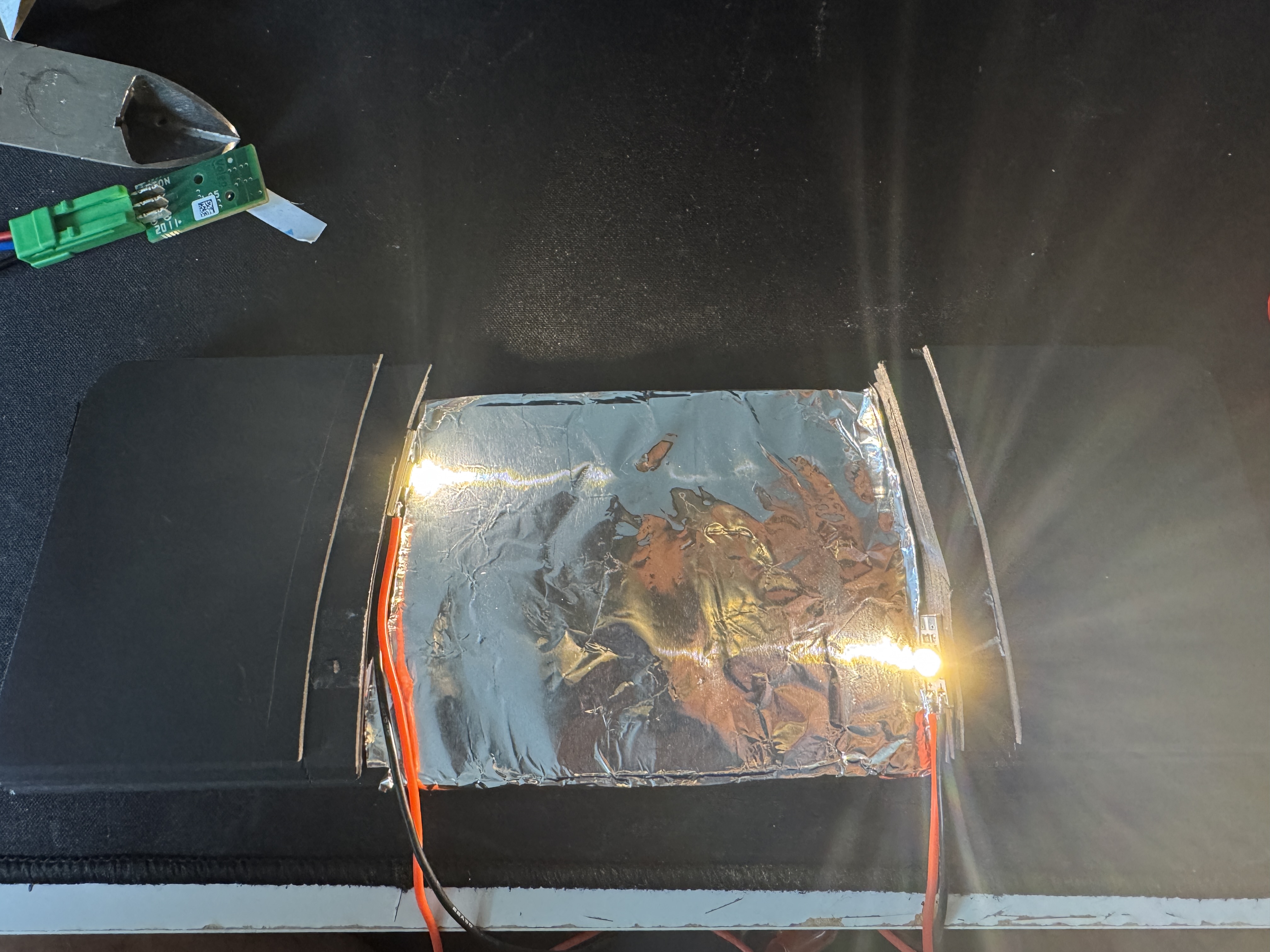

그래서...은박지를 깔아서 해보니 훨씬 고르게 퍼졌다.

근데 만약 4개를 쓴다면..? 2개보단 4개가 나을듯 해서 LED를 4개를 써보기로 했다.

왼쪽은 순정 LED모듈의 소비전력이고, 오른쪽은 LED4개를 썼을때 소비전력이다.

LED모듈 4개는 2개씩 직렬연결하여 1개의 묶음으로 만들고, 2개묶음을 병렬연결했다.

입력전압이 어차피 12v 그대로라서 LED모듈 1개에 더 적은 전압이 들어갈테고, 그렇게되면 밝기가 줄어든 만큼 발열이 많이 줄어들꺼라 생각해서 결정했다.

전류도 그렇고 순정과 크게 차이나지 않아서 그대로 사용하기로 결정.





2) 케이스

이전에 알루미늄 판재를 사용해봤는데, 집에서 깔끔하게 접는게 불가능,

접을 수 있을 정도의 얄은 판재는 너무 약해서 쉽게 찌그러져서 패스.



아크릴도 생각했지만 집에서 가공하기가 쉽지않아서 패스.

결국 다시 포맥스로 돌아왔다. 이전에 만든것들 보니 생각보다 열에의한 변형이 없어서 아크릴까지는 안가도 충분해보였다.

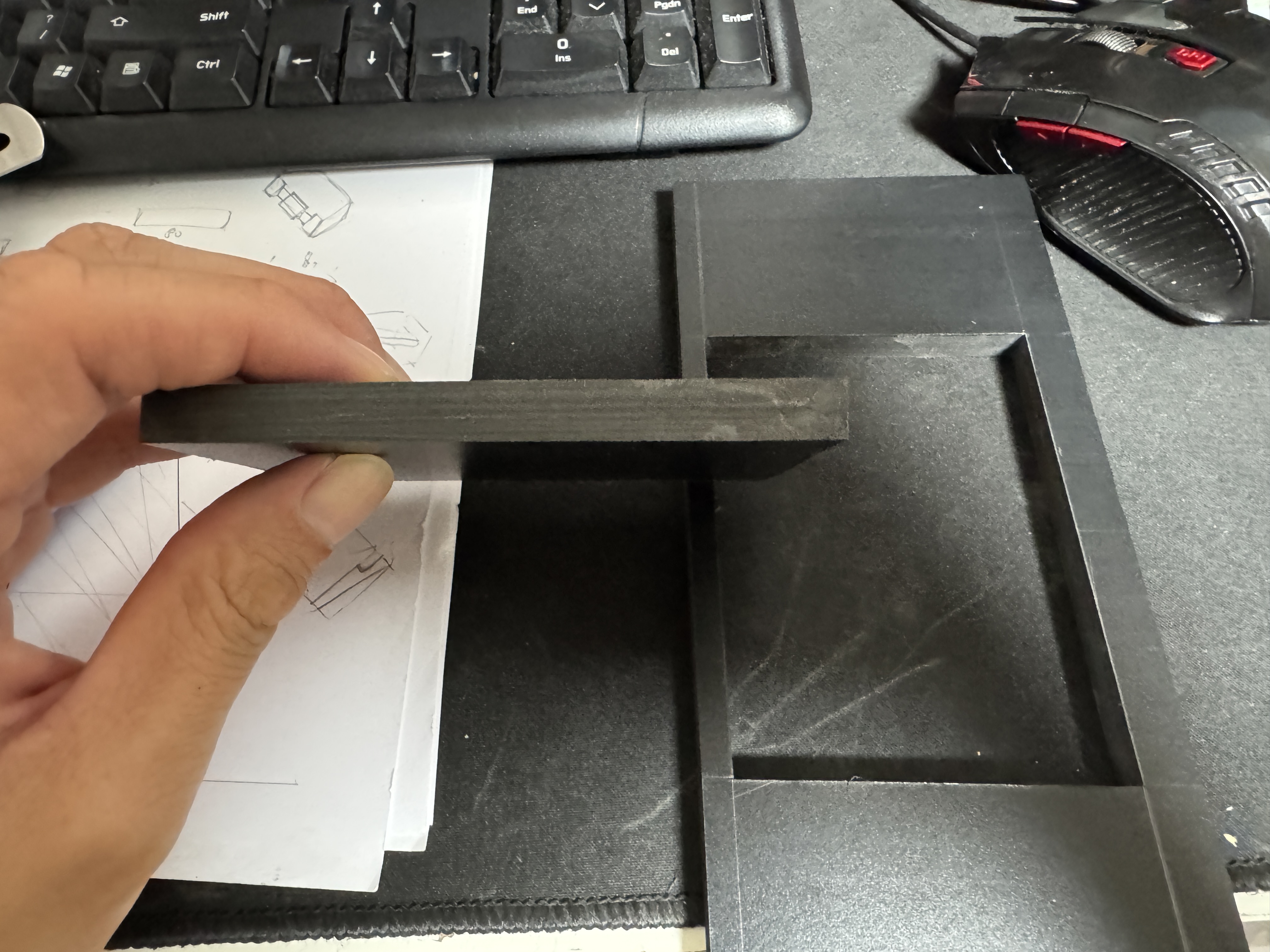

몸체는 LED 모듈 폭과 폴스타 로고 커버두께를 고려해서 8t로 정했다.

8t 폭이라도 커터칼로 모두 가공할 수 있는게 바로 포맥스의 최고장점이 아닐까...

위아래로 덮개까지하면 총 12mm 가 될 예정. 이전에 25~30mm 에 비하면 아주 많이 줄어든다.



여기에 2+2로 연결한 LED를 옆 벽면에 고정.

LED는 위에 테스트했던것과는 다르게 웜화이트가 아닌 6000K 짜리 화이트로 변경.

소비전력 확인해보니 큰 문제가 없어서 그대로 사용하면 될듯하다.

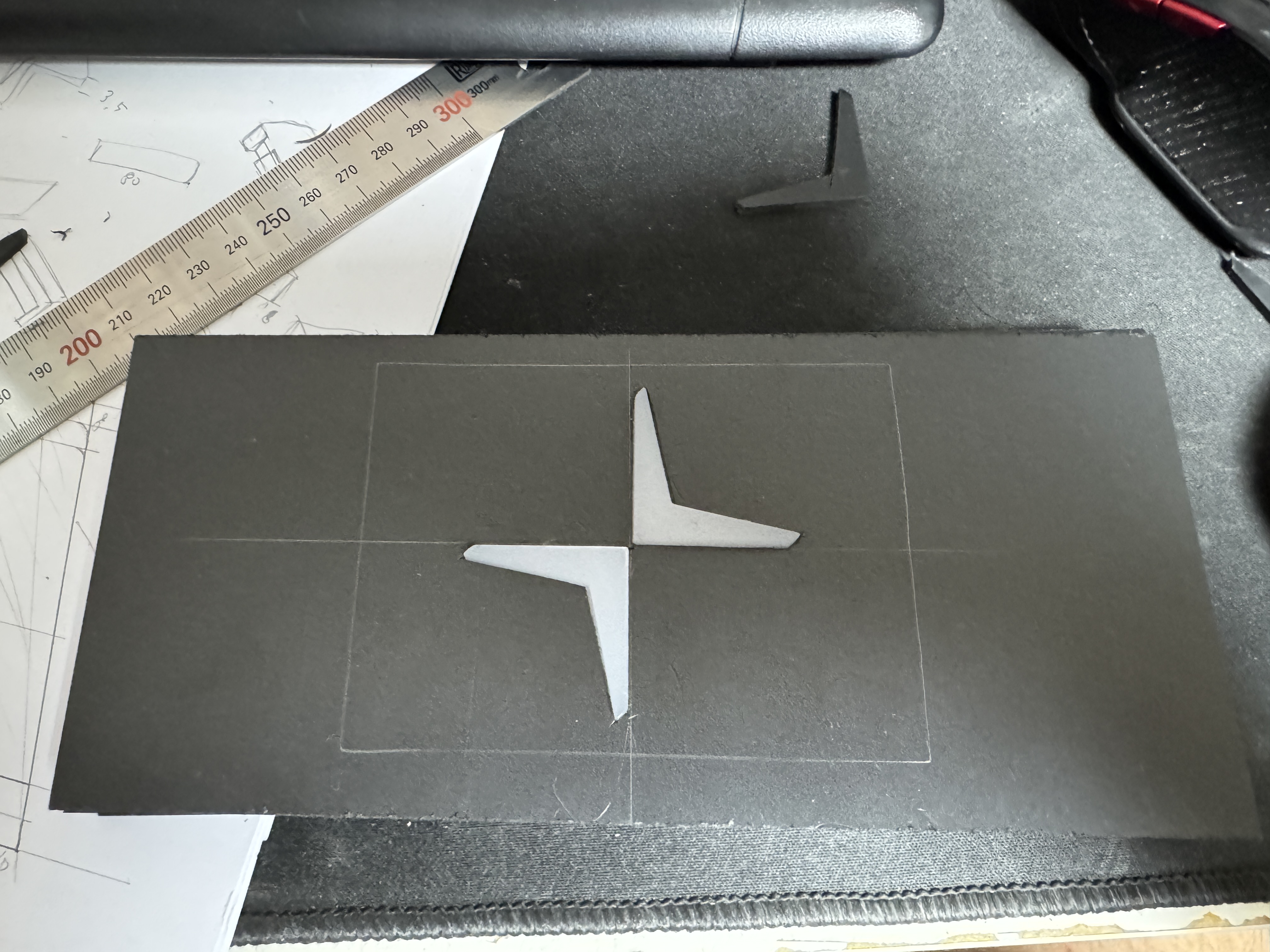

2t짜리 덮개에 순정 폴스타 로고 커버를 사용할 수 있게 구멍을 파냈다.

기본적인 케이스는 이렇게 만들어낸다.



발열이 걱정되서 숨구멍을 추가하고, 약간 경사진 천장에 고정시킬 방법도 생각대로 되는지 테스트해보고 최종 작업기 올릴 예정.
